PE文件解析（一）

发表于 更新于 分类于

基本概念

什么是PE文件

  1. PE文件的全程：Portable Executable，即可移植的可执行文件
  2. 常见的PE文件：EXE文件、DLL文件、OCX文件、SYS文件、COM文件
  3. PE文件通常是指32位的，而64位的PE文件通常称为PE32+、PE+、PE64

文件偏移地址、虚拟地址与相对虚拟地址

  1. 文件偏移地址：PE文件存储在磁盘中时，某个数据的位置相对于文件头部的偏移量，通常将其称为文件偏移地址（File Offset Address）或物理地址（RAW Offset）
  2. 虚拟地址：在Windows系统中，PE文件会被系统加载器映射到内存中，而每个PE文件都有其自己的独立的虚拟空间，这个虚拟空间的内存地址就被称为虚拟地址（Virtual Address）
  3. 相对虚拟地址：当PE文件映射到内存之后，某个数据相对于文件载入点地址（即基地址，ImageBase）的偏移量，通常称其为相对虚拟地址（Relative Virtual Address），虚拟地址与相对虚拟地址存在如下关系：虚拟地址(VA) = 基地址(ImageBase) + 相对虚拟地址(RVA)

PE结构图

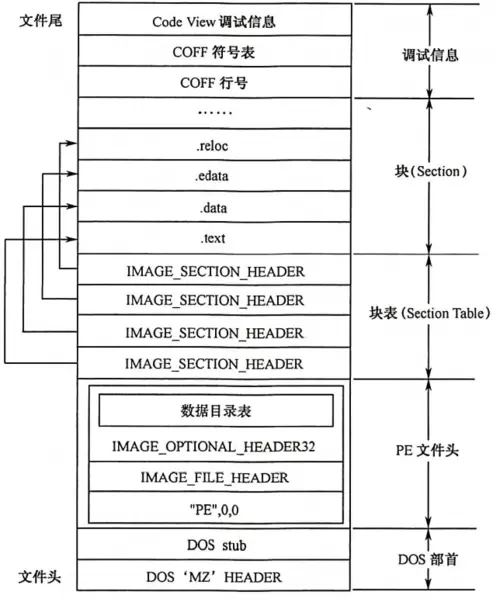

  1. PE文件框架结构

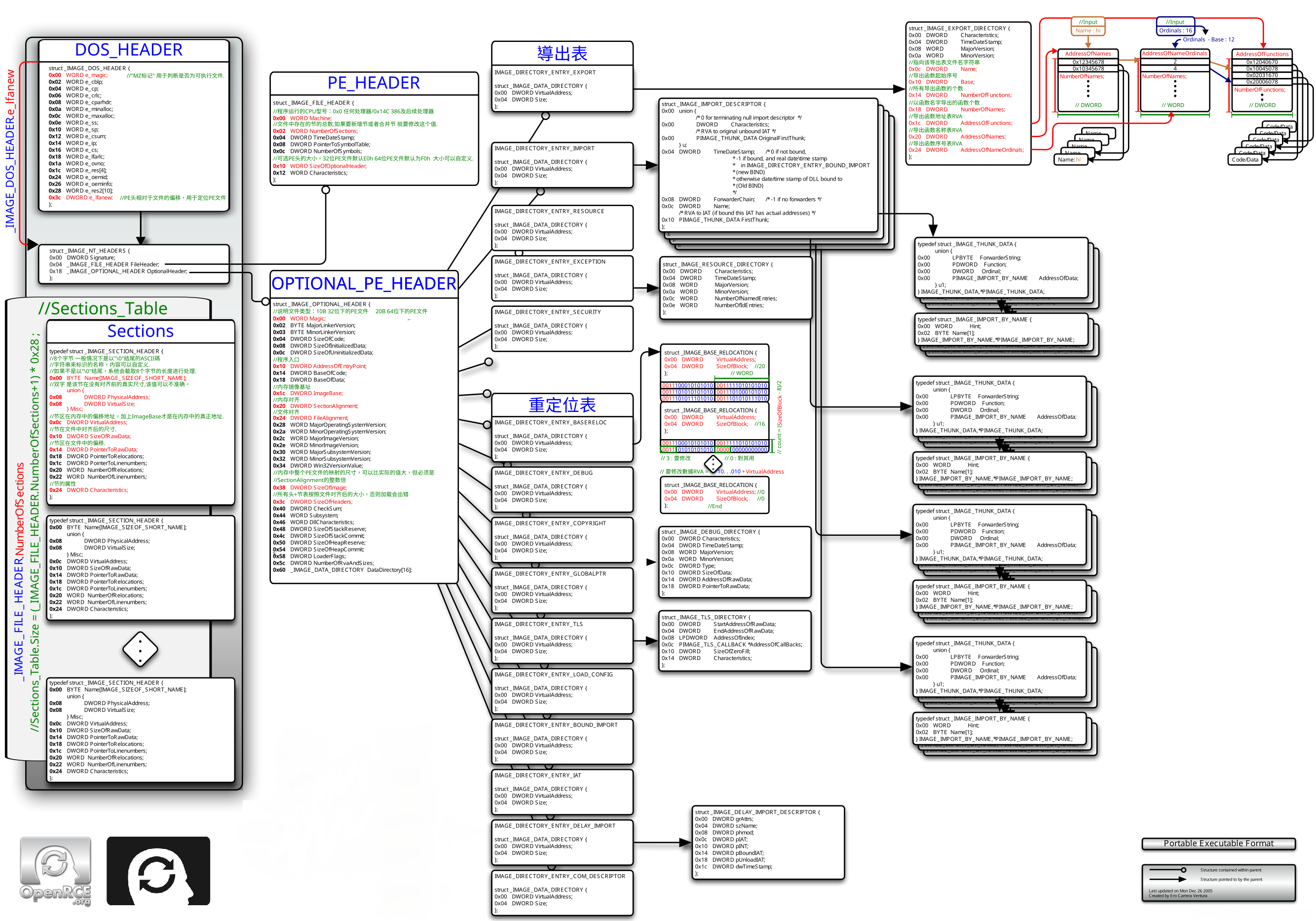

  2. PE文件的详细结构

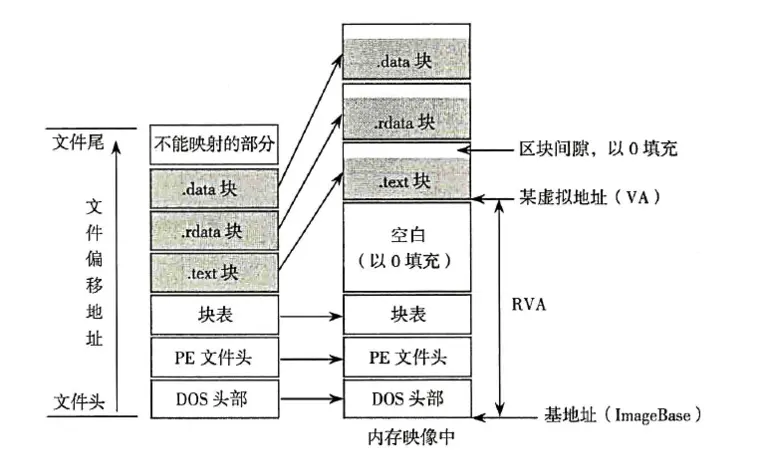

  3. PE文件磁盘结构与内存结构（对齐原因）

PE Headers解析

首先需要明确的是，严格意义上的PE文件头是指IMAGE_NT_HEADERS，但为了方便解析，此处将

  • IMAGE_DOS_HEADER（DOS头）
  • IMAGE_NT_HEADERS（NT头）
  • IMAGE_FILE_HEADER（映像文件头）
  • IMAGE_OPTIONAL_HEADER（可选映像头）
  • IMAGE_SECTION_HEADER（区块表）

这五个部分都视作PE的头部部分一并进行解析

IMAGE_DOS_HEADER

MS-DOS头部，大小为64字节，每个PE文件都是以一个DOS程序开始的，且DOS可以识别出一个文件是不是一个有效的执行体，若其首部的e_magic被置为0x5A4D（即ASCII的 “MZ”，该值对应于winnt.h文件中的一个宏定义，IMAGE_DOS_SIGNATURE），那么该文件就是一个DOS可执行文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct _IMAGE_DOS_HEADER {
    WORD   e_magic;                     // DOS可执行文件标记 "MZ"
    WORD   e_cblp;
    WORD   e_cp;
    WORD   e_crlc;
    WORD   e_cparhdr;
    WORD   e_minalloc;
    WORD   e_maxalloc;
    WORD   e_ss;
    WORD   e_sp;
    WORD   e_csum;
    WORD   e_ip;                        // DOS代码入口IP
    WORD   e_cs;                        // DOS代码入口CS
    WORD   e_lfarlc;
    WORD   e_ovno;
    WORD   e_res[4];
    WORD   e_oemid;
    WORD   e_oeminfo;
    WORD   e_res2[10];
    LONG   e_lfanew;                    // 偏移地址，指向IMAGE_NT_HEADERS，"PE00"(0x00004550)
  } IMAGE_DOS_HEADER

其中比较重要的两个字段分别是e_magic与e_lfanew，前者的作用已经解释过，而e_lfanew是真正的PE文件头IMAGE_NT_HEADERS的相对偏移(lfanew = long file address of new exe)

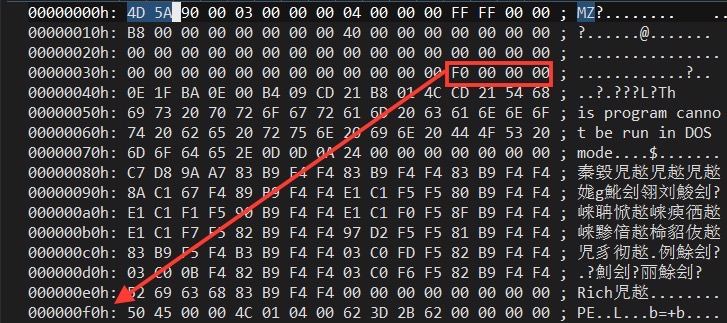

用十六进制编辑器打开exe文件可以发现，起始位置e_magic字段的值为”MZ”，而e_lfanew的值为”0x000000F0”，在相对文件起始位置0x000000F0的位置我们可以找到真正的PE文件头标记”PE00”

我们可以观察到在e_lfanew和真正的PE头之间还有一些数据，这部分数据被称为DOS stub（即DOS块），DOS stub实际上是一个有效的exe，在不支持PE文件格式的操作系统中，它将显示一个错误提示，即”This program cannot be run in DOS mode”，DOS stub的数据大多由编译器自动生成，可根据自己的需要修改其中的内容，我们将IMAGE_DOS_HEADER与DOS stub合称为DOS文件头

IMAGE_NT_HEADERS

紧跟着DOS stub的就是真正的PE文件头了，这部分也被称为NT映像头，在一个有效PE文件中，其Signature字段被置为0x00004550（即ASCII的”PE00”，该值对应于winnt.h文件中的一个宏定义，IMAGE_NT_SIGNATURE），而紧跟在Signature字段之后的就是IMAGE_FILE_HEADER映像文件头，在此之后紧跟的是IMAGE_OPTIONAL_HEADER可选映像头

1
2
3
4
5
typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature;                                  // PE文件标识
    IMAGE_FILE_HEADER FileHeader;
    IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32

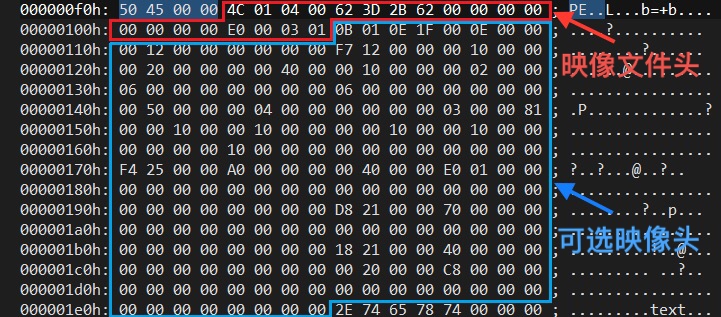

在十六进制编辑器中，NT影响头的结构如下图所示，首个字段即为”PE00”标记，紧跟其后红色框所示部分就是映像文件头，紧跟映像文件头之后的蓝色框所示的部分就是可选映像头

IMAGE_FILE_HEADER

映像文件头中包含PE文件的一些基本信息，大小为20字节，其中较为重要的两个字段为NumberOfSections字段与SizeOfOptionalHeader字段，前者指出了区块Section的数量（同时也指明了IMAGE_SECTION_HEADER区块表的数量，因为每一个区块表记录了对应区块的相关信息），后者指出了IMAGE_OPTIONAL_HEADER可选映像头的大小

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
    WORD    Machine;                          // 运行平台
    WORD    NumberOfSections;                 // 区块数
    DWORD   TimeDateStamp;                    // 文件创建的日期和时间
    DWORD   PointerToSymbolTable;             // 指向符号表（用于调试）
    DWORD   NumberOfSymbols;                  // 符号表中的符号的个数（用于调试）
    WORD    SizeOfOptionalHeader;             // 可选映像头的大小
    WORD    Characteristics;                  // 文件属性
} IMAGE_FILE_HEADER

这里对字段进行详细的解释：
1. Machine：可执行文件的目标CPU类型，因为不同平台上指令集不同，因此需要该字段标识运行的平台，如Inter i386及其之后的处理器，该字段的值都为0x14C
2. NumberOfSections：区块数
3. TimeDateStamp：文件创建的时间，将该值翻译为易读字符串需要使用_ctime函数
4. PointerToSymbolTable：COFF符号表的文件偏移位置（FOA），现较为少见
5. NumberOfSymbols：如果有文件符号表，其指出了文件符号表中符号的数目
6. SizeOfOptionalHeader：可选映像头的大小，其大小通常依赖于文件是32位还是64位的，若是32位文件，这个值默认为0x00E0，若是64位文件，这个值默认为0x00F0，这表示了选映像头大小的最小值，因此该值是可以修改的
7. Characteristics：文件属性，其结果为若干个有效值的和，有效值在winnt.h定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#define IMAGE_FILE_RELOCS_STRIPPED           0x0001  // 不存在重定位信息
#define IMAGE_FILE_EXECUTABLE_IMAGE          0x0002  // 文件可执行 若为0，通常是链接时出问题
#define IMAGE_FILE_LINE_NUMS_STRIPPED        0x0004  // 行号信息被移除
#define IMAGE_FILE_LOCAL_SYMS_STRIPPED       0x0008  // 符号信息被移除
#define IMAGE_FILE_AGGRESIVE_WS_TRIM         0x0010  // Aggressively trim working set
#define IMAGE_FILE_LARGE_ADDRESS_AWARE       0x0020  // 应用程序可以处理超过2GB的地址，因为大部分数据库服务器需要很大的内存，而NT仅提供2GB给应用程序，因此从NT SP3开始，可以通过设置此参数，使应用程序分配2 ~ 3GB区域的地址（此部分原本为系统内存区）
#define IMAGE_FILE_BYTES_REVERSED_LO         0x0080  // 处理器的低位字节是相反的
#define IMAGE_FILE_32BIT_MACHINE             0x0100  // 目标平台为32为机器
#define IMAGE_FILE_DEBUG_STRIPPED            0x0200  // .DBG文件的调试信息被移除
#define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP   0x0400  // 如果映像文件在可移动介质中，则先复制到交换文件中再运行
#define IMAGE_FILE_NET_RUN_FROM_SWAP         0x0800  // 如果映像文件在网络中，则先复制到交换文件后再运行
#define IMAGE_FILE_SYSTEM                    0x1000  // 系统文件
#define IMAGE_FILE_DLL                       0x2000  // DLL文件
#define IMAGE_FILE_UP_SYSTEM_ONLY            0x4000  // 文件只能运行在单处理上
#define IMAGE_FILE_BYTES_REVERSED_HI         0x8000  // 处理器的高位字节是相反的

IMAGE_OPTIONAL_HEADER

虽然称为可选映像头，但该结构是必不可少的，其中定义了更多的数据，32位下最小大小为E0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
typedef struct _IMAGE_OPTIONAL_HEADER {
    WORD    Magic;                            // 标志字
    BYTE    MajorLinkerVersion;               // 链接器主版本号
    BYTE    MinorLinkerVersion;               // 连接器次版本号
    DWORD   SizeOfCode;                       // 所有含有代码的区块的大小
    DWORD   SizeOfInitializedData;            // 所有初始化数据区块大小
    DWORD   SizeOfUninitializedData;          // 所有未初始化数据区块大小
    DWORD   AddressOfEntryPoint;              // 程序执行入口RVA
    DWORD   BaseOfCode;                       // 代码区块起始RVA
    DWORD   BaseOfData;                       // 数据区块起始RVA
    DWORD   ImageBase;                        // 程序默认载入基地址
    DWORD   SectionAlignment;                 // 内存中块的对齐值
    DWORD   FileAlignment;                    // 磁盘文件中块的对齐值
    WORD    MajorOperatingSystemVersion;      // 操作系统主版本号
    WORD    MinorOperatingSystemVersion;      // 操作系统次版本号
    WORD    MajorImageVersion;                // 用户自定义主版本号
    WORD    MinorImageVersion;                // 用户自定义次版本号
    WORD    MajorSubsystemVersion;            // 所需子系统主版本号
    WORD    MinorSubsystemVersion;            // 所需子系统此版本号
    DWORD   Win32VersionValue;                // 保留，通常设置为0
    DWORD   SizeOfImage;                      // 映像载入内存后的总大小
    DWORD   SizeOfHeaders;                    // DOS头、PE文件头、区块表的总大小
    DWORD   CheckSum;                         // 映像校验和
    WORD    Subsystem;                        // 文件子系统
    WORD    DllCharacteristics;               // 显示DLL特性的旗标
    DWORD   SizeOfStackReserve;               // 初始化时栈的大小
    DWORD   SizeOfStackCommit;                // 初始化时实际提交的栈大小
    DWORD   SizeOfHeapReserve;                // 初始化时保留的堆大小
    DWORD   SizeOfHeapCommit;                 // 初始化时实际保留的堆大小
    DWORD   LoaderFlags;                      // 调试相关，默认值为0
    DWORD   NumberOfRvaAndSizes;              // 数据目录项的数量
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];       // 数据目录表数组
} IMAGE_OPTIONAL_HEADER32

这里对一些较为关键的字段进行详细的解释：
1. Magic：标志字，ROM映像为0x107，32位可执行映像为0x010B，64位可执行映像位0x020B
2. SizeOfCode：所有含有IMAGE_SCN_CNT_CODE属性的区块的总大小，必须是FileAlignment的整数倍，由编译器填写，通常情况下，大多数文件只有一个Code块，所以该字段与.text块的大小匹配
3. SizeOfUninitializedData：所有未初始化数据区块大小，装载程序需要在虚拟地址空间中位这些数据分配空间，这些块在磁盘文件中不占空间，在程序开始运行时没有指定值，未初始化数据通常在.bss块中
4. AddressOfEntryPoint：程序执行入口RVA。对于DLL，这个入口点在进程初始化和关闭时与线程创建和销毁时被调用，在大多数可执行文件中，这个地址不直接指向Main、WinMain或DllMain，而是指向运行时的库代码，并由它来调用上述函数
5. ImageBase：程序默认载入基地址，如果PE文件在这个地址载入，加载器将会跳过应用基址重定位的步骤
6. SectionAlignment：载入内存时，内存中块的对齐值，也就是说每个区块被载入的地址必定是本字段指定数值的整数倍，默认的对齐尺寸是目标CPU的页尺寸（通常是0x10000，也就是4KB）
7. FileAlignment：磁盘文件中块的对齐值，区块在磁盘文件中存储的首地址必定是本字段指定数值的整数倍，对于x86可执行文件，这个值常为0x200或0x1000，这是为了保证块总是从磁盘的扇区开始，该值必须是2的幂
8. SizeOfImage：映像载入内存后的总大小，即从ImageBase到最后一个块结束，且按照SectionAlignment对齐的大小
9. SizeOfHeaders：DOS头、PE文件头、区块表的总大小，按FileAlignment对齐
10. CheckSum：映像校验和，CheckSumMappedFile函数可以计算该值，通常情况下，普通的EXE文件该值为0，但内核模式的驱动程序和系统DLL必须有一个校验和
11. NumberOfRvaAndSizes：数据目录项的数量，该值至今一直为16
12. DataDirectory[16]：数据目录数组，由数个相同的IMAGE_DATA_DIRECTORY结构组成，其具体的结构如下

1
2
3
4
typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD   VirtualAddress;         // 数据块的RVA
    DWORD   Size;                   // 数据块的大小
} IMAGE_DATA_DIRECTORY

数据目录表成员的结构如下所示

序号 表名 结构
0 Export Table IMAGE_DIRECTORY_ENTRY_EXPORT
1 Import Table IMAGE_DIRECTORY_ENTRY_IMPORT
2 Resources Table IMAGE_DIRECTORY_ENTRY_RESOURCE
3 Exception Table IMAGE_DIRECTORY_ENTRY_EXCEPTION
4 Security Table IMAGE_DIRECTORY_ENTRY_SECURITY
5 Base Relocation Table IMAGE_DIRECTORY_ENTRY_BASERELOC
6 Debug IMAGE_DIRECTORY_ENTRY_DEBUG
7 Copyright IMAGE_DIRECTORY_ENTRY_COPYRIGHT
8 Global Ptr IMAGE_DIRECTORY_ENTRY_GLOBALPTR
9 Thread Local Storage (TLS) IMAGE_DIRECTORY_ENTRY_TLS
10 Load Configuration IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG
11 Bound Import IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT
12 Import Address Table (IAT) IMAGE_DIRECTORY_ENTRY_IAT
13 Delay Import IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT
14 COM Descriptor IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR
15 保留，必须为0 -

IMAGE_SECTION_HEADER

区块表中记录了区块的具体信息，每个区块表分别指向了不同的区块实体，紧跟在 IMAGE_OPTIONAL_HEADER 之后，每个区块表大小都是40字节

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef struct _IMAGE_SECTION_HEADER {
    BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];      // 8字节大小的块名
    union {
            DWORD   PhysicalAddress;
            DWORD   VirtualSize;
    } Misc;                                     // 实际被使用的区块的大小，未对齐
    DWORD   VirtualAddress;                     // 该块装载到内存中的RVA
    DWORD   SizeOfRawData;                      // 在磁盘中区块的大小，已对齐
    DWORD   PointerToRawData;                   // 该块在磁盘中的偏移FOA
    DWORD   PointerToRelocations;               // 在EXE中无意义，在OBJ文件中表示本块重定位信息表的偏移
    DWORD   PointerToLinenumbers;               // 调试信息，行号表在文件中的偏移
    WORD    NumberOfRelocations;                // 在EXE中无意义，在OBJ文件中表示本块在重定位表中重定位数量
    WORD    NumberOfLinenumbers;                // 该块在行号表中的行号数量
    DWORD   Characteristics;                    // 块属性
} IMAGE_SECTION_HEADER

块属性中的一些重要字段值如下所示

1
2
3
4
5
6
7
8
#define IMAGE_SCN_CNT_CODE                   0x00000020  // 包含代码，通常与0x10000000一起设置
#define IMAGE_SCN_CNT_INITIALIZED_DATA       0x00000040  // 包含已初始化数据
#define IMAGE_SCN_CNT_UNINITIALIZED_DATA     0x00000080  // 包含未初始化数据
#define IMAGE_SCN_MEM_DISCARDABLE            0x02000000  // 该块可被丢弃，因为它一旦被载入，进程就不再需要它了，常见的可丢弃块是.reloc（重定位块）
#define IMAGE_SCN_MEM_SHARED                 0x10000000  // 该块为共享块
#define IMAGE_SCN_MEM_EXECUTE                0x20000000  // 该块可执行，通常当0x00000020标志被设置时，该标志也被设置
#define IMAGE_SCN_MEM_READ                   0x40000000  // 该块可读，可执行文件中总是设置该标志
#define IMAGE_SCN_MEM_WRITE                  0x80000000  // 该块可写，若PE文件中没有设置该标志，装载程序就会将内存映像页标记为可读或可执行

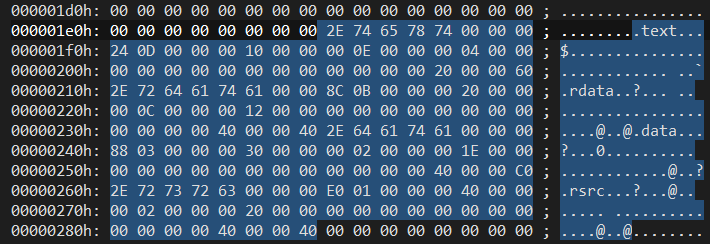

在十六进制编辑器中的区块表信息如下图所示，可以观察到该exe文件包含4个区块表，其中四个区块的信息名称分别为

  • .text
  • .rdata
  • .data
  • .rsrc

区块解析

首先需要注意的是，区块名称只是为了方便辨识，但对于操作系统来说是无关紧要的，如当寻找输出表、输入表信息时，不应该默认到.text和.rdata区块中寻找，而是要严格依据数据目录数组DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]中的信息进行查找，常见区块如下

名称 描述
.text 默认的代码区块，其中的内容全是指令代码
.data 默认的读、写区块，全局变量、静态变量通常放在此处
.rdata 默认的只读数据区块，程序较少用到该块中的数据，但至少有两种情况会用到，一是在Microsoft链接器产生的exe文件中，用于存放调试目录；二是用于存放说明字符串，如果程序的DEF文件中指定了DESCRIPTION，字符串就会在出现在该块中
.idata 输入表，包含其他外来DLL的函数及数据信息，通常将其合并到其他区块中，如.rdata
.edata 输出表，当创建一个输出API或数据的可执行文件时（如DLL），链接器会创建一个.exp文件，.exp文件将会包含一个.edata区块，并加入到最后的可执行文件中，通常将.edata合并到其他块中，如.text区块中
.rsrc 资源，包含模块的全部资源，例如图标、菜单、位图等，该区块是只读的，无论如何都不应该命名为为.rsrc以外的名字，也不能被合并到其他区块中
.reloc 可执行文件的基址重定位，通常只是DLL需要，而exe不需要，通常在Release模式下，链接器不会给exe文件加上基址重定位
